Como Instalar Tomada de 3 Pinos
Passo a Passo Seguro
Aprenda a instalar ou trocar uma tomada no padrão brasileiro (NBR 14136) com segurança, sem erros e sem precisar chamar um eletricista para serviços simples.
- ✅ Como desligar a energia com segurança antes de começar
- ✅ Quais ferramentas e materiais você vai precisar
- ✅ Como conectar os fios fase, neutro e terra corretamente
- ✅ Os erros mais comuns e como evitá-los
- ✅ Como testar a tomada após a instalação
Todo dia alguém troca uma tomada em casa. E todo dia alguém faz isso errado — fio terra solto, parafuso frouxo no terminal, tomada de 10A onde deveria ter 20A. O resultado vai desde uma tomada que esquenta até um curto que desliga o quadro inteiro. A boa notícia é que trocar tomada corretamente não é difícil. O segredo está nos detalhes que a maioria dos tutoriais pula.
Uma coisa importante antes de começar: este guia trata da troca ou instalação de tomada num ponto elétrico que já existe na parede — aquele onde já tem caixa embutida e fios chegando. Se o que você precisa é abrir um ponto do zero, passando eletroduto e puxando fio novo, isso é outro nível de serviço e exige um eletricista habilitado.
O que você vai precisar
Separe tudo antes de ir para a parede. Quem para no meio da instalação para buscar uma ferramenta aumenta muito a chance de erro — e de acidente.
O padrão brasileiro de tomadas — entenda rápido
Em 2013 o Brasil abandonou os padrões antigos (aqueles de dois pinos redondos ou achatados) e adotou o NBR 14136 como padrão único. Hoje existem dois tamanhos: a tomada de 10A, com pinos mais finos, destinada a equipamentos do dia a dia como televisores, computadores, luminárias e carregadores; e a de 20A, com pinos mais grossos, obrigatória para equipamentos de alta potência como chuveiro elétrico, máquina de lavar, forno e ar-condicionado.
Na hora de escolher qual comprar, olhe a tomada original ou os fios na caixa. Fios de 1,5 mm² indicam circuito de 10A. Fios de 2,5 mm² indicam circuito de 20A. Nunca coloque uma tomada de 10A num ponto que tem fio 2,5 mm² — o fio aguenta mais do que a tomada, e ela vai esquentar.
Os 3 fios — o que cada um faz
Três fios, três funções completamente diferentes. Confundi-los é o erro mais grave que você pode cometer numa instalação elétrica:
- 🔴Fase (fio preto, vermelho ou marrom): é quem traz a corrente até a tomada. Chamado de fio "vivo" porque está sempre energizado quando o circuito está ligado no quadro. Todo o perigo está aqui.
- 🔵Neutro (fio azul ou branco): fecha o circuito, devolvendo a corrente ao quadro de distribuição. Atenção: mesmo com o disjuntor desligado, o neutro pode apresentar tensão residual em algumas situações — trate-o com o mesmo respeito que a fase.
- 🟢Terra (fio verde ou verde-amarelo): não conduz corrente em operação normal. Só entra em ação quando há falha — desviando a corrente de fuga direto para o solo antes que ela passe pelo corpo de quem tocou no equipamento. É o que salva vidas. Nunca deixe desconectado.
Passo a Passo — Instalação Completa
Vá ao quadro elétrico e desligue o disjuntor do cômodo onde vai trabalhar. Se não souber qual é, desligue o disjuntor geral.

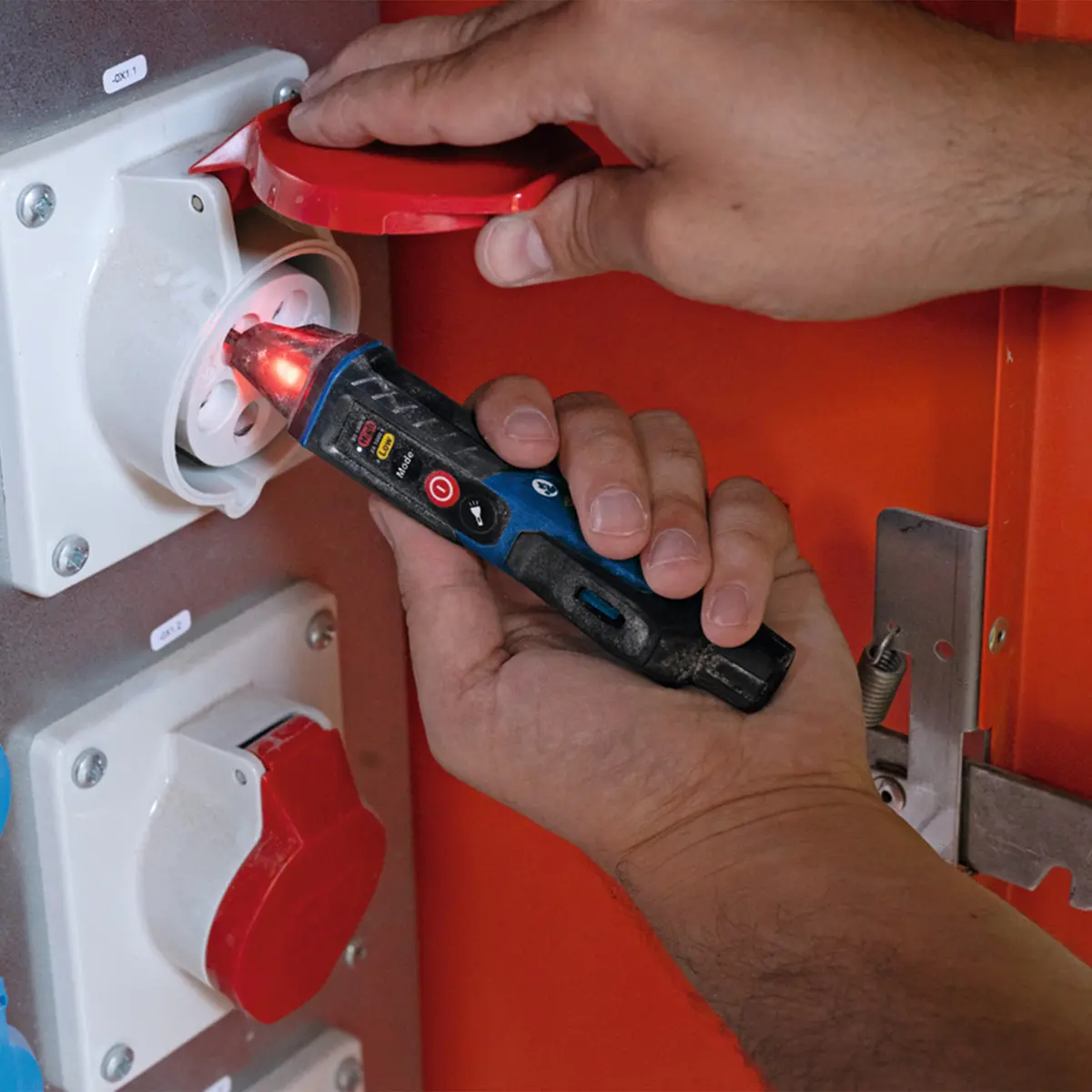

Volte à tomada e use o testador de tensão: encoste-o nos furos da tomada atual. Se o LED acender ou o buzzer soar, a energia ainda está ligada. Encontre e desligue o disjuntor correto antes de continuar.
Com a chave Phillips, remova o parafuso central da plaquinha (espelho) da tomada. Retire a plaquinha e você vai ver a caixinha elétrica na parede com a tomada aparafusada.
Solte os 2 parafusos laterais que prendem a tomada na caixa. Puxe a tomada com cuidado para fora — os fios vão vir junto. Não puxe com força, os fios têm comprimento limitado.
Os terminais das tomadas funcionam de dois jeitos: parafuso ou borne de pressão (encaixe por pressão). Para o modelo de parafuso, solte com a chave de fenda pequena e puxe o fio. Para borne de pressão, insira a ponta da chave no furo de liberação ao lado do borne enquanto puxa o fio — ele vai soltar.
Com os três fios separados, inspecione as pontas. Cobre limpo e brilhante é o ideal. Se estiver escuro, esverdeado ou com a capa plástica com marcas de calor, use um alicate decapador para remover cerca de 1 cm da ponta e expor cobre limpo antes de conectar na tomada nova.
Nas tomadas NBR 14136, os terminais são identificados. Conecte cada fio no lugar certo:
- 🔴Fase (preto/vermelho/marrom) → terminal marcado com "L" ou "F" ou a letra "P" (fase). Geralmente fica à direita olhando de frente para a tomada.
- 🔵Neutro (azul/branco) → terminal marcado com "N". Geralmente fica à esquerda.
- 🟢Terra (verde/verde-amarelo) → terminal central, marcado com o símbolo de terra (⏚) ou com "T".
Aperte bem os parafusos dos terminais. Um fio frouxo é a causa número um de tomada que esquenta, faísca e eventualmente pega fogo.
Dobre os fios em "S" ou em zigue-zague para que caibam confortavelmente atrás da tomada sem ficarem comprimidos. Fios dobrados com força dentro da caixa podem danificar o isolante com o tempo.
Encaixe a tomada na caixa e aperte os dois parafusos laterais. Coloque a plaquinha (espelho) por cima e aperte o parafuso central. Não force — esses parafusos de plástico quebram fácil.
Com tudo fechado, vá ao quadro e ligue o disjuntor. Nenhum barulho, nenhum cheiro — é o que esperamos. Agora faça o teste final com o testador de tensão: encostando nos dois furos menores (fase e neutro) ele deve indicar tensão. Encostando num furo menor e no furo maior (terra) separadamente também deve indicar tensão — isso confirma que o terra está conectado ao neutro no quadro, como deve ser.
Último passo: plugue algo simples na tomada nova — um carregador de celular, uma luminária — e confirme que funciona. Se funcionou sem o disjuntor cair, a instalação está correta.
Erros Comuns — e Como Evitar
Quando NÃO fazer você mesmo
Seja honesto consigo mesmo. Este guia cobre uma situação específica: trocar tomada num ponto que já existe, com fiação já instalada e em bom estado. Fora disso, o caminho é chamar um profissional:
- 🔴Abrir ponto novo na parede (puxar fio novo)
- 🔴Fios com isolação derretida além do terminal — indica superaquecimento crônico
- 🔴Quadro elétrico sem aterramento (sem fio terra em nenhuma tomada da casa)
- 🔴Disjuntor que desliga repetidamente — pode indicar sobrecarga ou curto
- 🔴Cheiro de queimado persistente mesmo sem equipamento ligado
Perguntas Frequentes
Conseguiu instalar sua tomada?
Deixe sua dúvida nos comentários — respondemos todas. Se quiser se aprofundar mais em elétrica residencial, confira os artigos relacionados abaixo.
