Cabos Desbitolados: Como testar se o cabo que você comprou tem menos cobre do que deveria
Aprenda a identificar fios subfaturados antes de instalar — testes simples que qualquer pessoa pode fazer em casa, com ou sem instrumentos de medição.
No Brasil, o mercado de fios e cabos elétricos tem um problema silencioso: uma parcela significativa dos cabos vendidos como "2,5mm²" contém menos cobre do que a norma exige.
Isso não é teoria — é um dado confirmado por testes realizados por profissionais do setor, canais técnicos do YouTube e pelo próprio INMETRO em ações de fiscalização.
O cabo chega com a embalagem certa, o rótulo certo e o preço atrativo. Por dentro, a bitola real é menor.
O problema tem nome: cabo subfaturado ou desbitolado. E os riscos são concretos: superaquecimento da fiação, aumento no consumo de energia, disjuntores que armam sem motivo aparente e, nos casos mais graves, incêndio por aquecimento excessivo de condutores mal dimensionados.
Este artigo mostra como identificar esse problema antes de instalar — com testes que qualquer pessoa pode fazer em casa.
O que é um cabo desbitolado e como ele chega ao mercado
A bitola de um cabo elétrico é a área da seção transversal do condutor de cobre, medida em milímetros quadrados (mm²).
Um cabo 2,5mm² deveria ter uma seção de cobre com área exata de 2,5mm².
Fabricantes desonestos reduzem essa área usando menos fios de cobre no condutor (em cabos flexíveis) ou usando um condutor com diâmetro menor (em cabos rígidos).
A redução pode parecer pequena — 1,8mm² ou 2,0mm² no lugar de 2,5mm² — mas as consequências são proporcionais à diferença em área, não apenas em milímetros.
A resistência elétrica de um cabo é inversamente proporcional à sua seção transversal: menos cobre significa mais resistência, mais calor gerado e menos capacidade de conduzir corrente com segurança. Um cabo 2,5mm² suporta nominalmente até 21A.
Um cabo desbitolado vendido como 2,5mm² pode suportar, na prática, apenas 15A a 17A — sem que nenhuma indicação visual externa denuncie isso.
5 testes para descobrir se o seu cabo tem menos cobre do que deveria
O cobre tem densidade conhecida de 8,9 g/cm³. Um condutor flexível de 2,5mm² legítimo tem peso de cobre por metro de aproximadamente 22,25g. Com a isolação de PVC, o cabo completo pesa entre 38g e 45g por metro, dependendo da espessura da capa. Corte exatamente 1 metro do cabo e pese em uma balança de cozinha.
Se o resultado for inferior a 35g por metro, o cabo provavelmente está desbitolado. Esse teste não requer nenhum equipamento especializado — qualquer balança de cozinha com resolução de 1g é suficiente.
Para um cabo flexível 2,5mm², o conjunto de fios de cobre deve ter diâmetro de aproximadamente 1,78mm (considerando que os fios são enrolados helicoidalmente e a seção resultante é circular). Remova cerca de 3cm de isolação e meça o diâmetro do feixe de fios com um paquímetro digital.
Se a medida for significativamente inferior a 1,7mm, o cabo está desbitolado. Para cabos rígidos (não flexíveis), o condutor único de 2,5mm² deve ter diâmetro de exatamente 1,78mm — nesse caso a medição é ainda mais direta e precisa.
Todo cabo legítimo vendido no Brasil para uso em instalações elétricas deve ter marcação gravada ou impressa na capa a cada 50cm no máximo, indicando: fabricante, bitola nominal, tensão de isolamento, número da norma ABNT e o símbolo de conformidade do INMETRO (ou número do certificado).
Cabos desbitolados frequentemente apresentam marcações apagadas, mal impressas, ilegíveis após alguns metros de cabo ou completamente ausentes.
Alguns chegam até com marcações impressas, mas sem número de certificado válido.
Consulte em consulta.inmetro.gov.br pelo nome do fabricante para verificar se o certificado existe e está vigente.
A NBR 6880 define que um cabo flexível 2,5mm² (classe 5) deve ter no mínimo 50 fios de cobre em seu condutor.
Corte o cabo perpendicularmente e observe a seção transversal: os fios devem preencher completamente o espaço interno da isolação, sem lacunas visíveis ou fios muito espaçados entre si.
Cabos desbitolados geralmente apresentam menos fios, mais espaçados, com espaço vazio entre o condutor e a parede interna da isolação.
Esse "folga" é visível a olho nu quando você faz o corte transversal e observa a seção.
A flexibilidade também é afetada: um cabo com mais fios de cobre é naturalmente mais maleável do que um com poucos fios mais grossos.
Se você tem dois rolos de marcas diferentes disponíveis para comparação, os testes anteriores ganham uma referência concreta. Pese os dois, meça os condutores, conte os fios — a diferença entre um cabo certificado e um desbitolado fica evidente lado a lado.

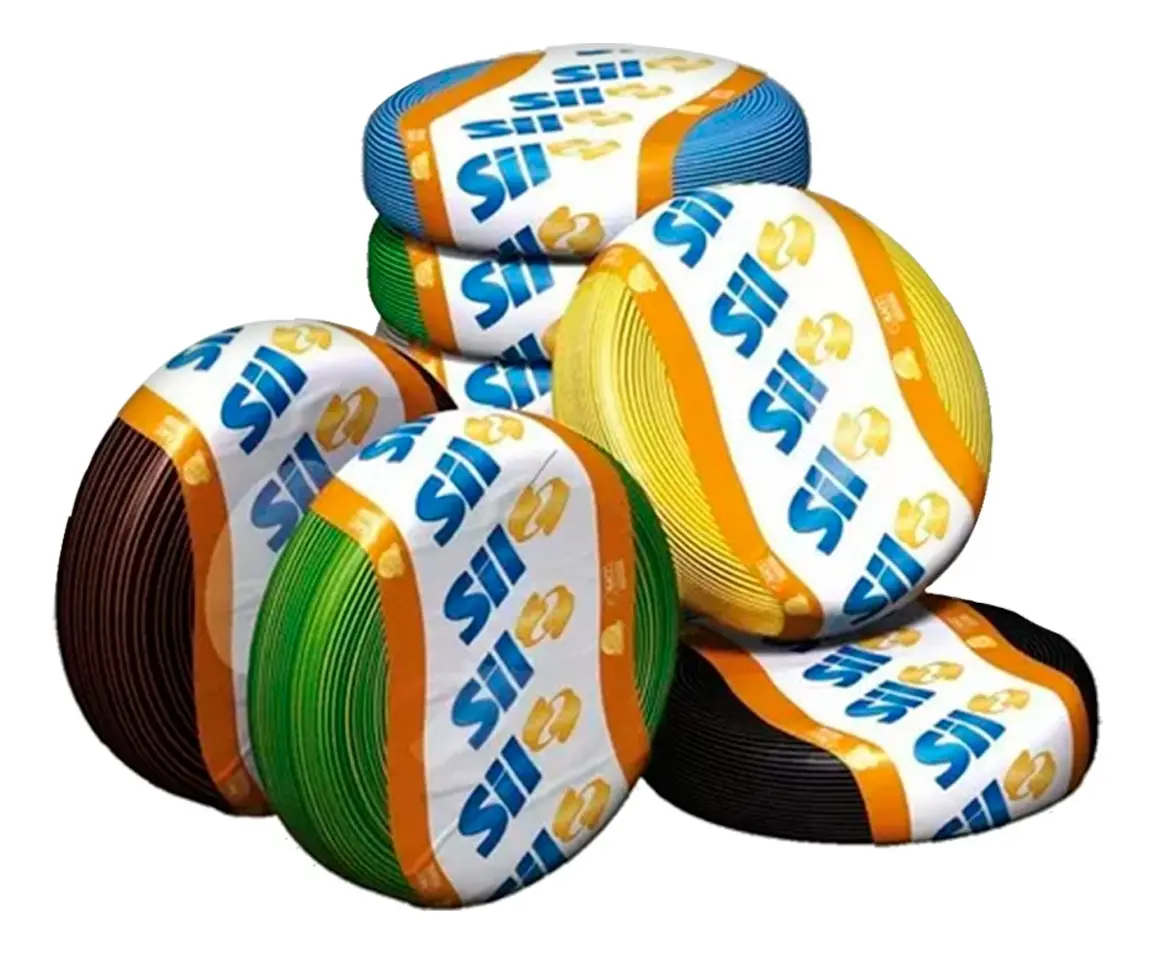

Mesmo sem o segundo cabo para comparar, você pode usar os dados de referência: rolo de 100m de cabo 2,5mm² flexível legítimo deve pesar entre 3,8kg e 4,5kg. Um cabo com isolação mais fina (o que também é irregular) pode pesar menos sem necessariamente ter menos cobre — por isso o teste do metro isolado é mais confiável que o rolo inteiro.
Tabela comparativa — cabo legítimo vs. cabo desbitolado (2,5mm²)
| Critério | Cabo legítimo 2,5mm² | Certificado? |
|---|---|---|
| Peso por metro (cabo completo com isolação) | 38g a 45g — abaixo disso indica subfaturamento | Verificar |
| Peso do rolo de 100 metros | 3,8kg a 4,5kg — menos que 3,5kg é sinal de alerta | Verificar |
| Diâmetro do condutor (conjunto de fios) | ~1,78mm — abaixo de 1,7mm indica seção insuficiente | Verificar |
| Número mínimo de fios (cabo flexível classe 5) | Mínimo 50 fios de cobre conforme NBR 6880 | Verificar |
| Marcações na capa do cabo | Impressas a cada 50cm — fabricante, bitola, norma, INMETRO | Obrigatório |
| Certificação INMETRO verificável | Número de certificado consultável em consulta.inmetro.gov.br | Obrigatório |
| Capacidade de condução nominal | Até 21A — desbitolado suporta apenas 15A a 17A na prática | Atenção |
| Temperatura sob carga próxima ao limite | Segura — desbitolado aquece 30% a 40% acima do esperado | Risco |
| Cabo sem marcação ou com marcação ilegível | Não conformidade imediata — não instale | Reprovar |
| Preço muito abaixo da média de mercado | Indicativo de subfaturamento — compare com referências do setor | Desconfiar |
O que acontece quando você instala cabo desbitolado — situações reais
Não são problemas hipotéticos. São situações que eletricistas encontram toda semana em imóveis residenciais:
- 🔴Disjuntor que arma repetidamente sem causa aparente — com resistência elétrica mais alta, o cabo aquece mais rápido e a corrente nominal do disjuntor é atingida antes do esperado. O disjuntor está funcionando corretamente; o problema é o cabo.
- 🔴Tomadas e conectores quentes ao toque — o calor gerado pelo cabo desbitolado se concentra nos pontos de conexão. Tomada quente é sintoma clássico de condutor com resistência acima do normal — e um aviso antes de falha mais séria.
- 🔴Isolação que racha e descasca antes do tempo — o superaquecimento crônico degrada o PVC de isolação muito mais rápido. Fiação que deveria durar 30 anos começa a apresentar falhas em 8 a 10 anos em circuitos com carga normal.
- 🔴Conta de luz mais alta sem explicação — a energia perdida em resistência elétrica extra é convertida em calor dentro da parede. É energia real sendo desperdiçada a cada hora de uso dos equipamentos elétricos.
- 🔴Seguro de incêndio negado após laudo elétrico — seguradoras solicitam laudo técnico após sinistros. Instalação com cabo não certificado ou desbitolado pode ser argumento válido para recusar indenização total ou parcial.
- 🔴Incêndio em eletroduto ou caixa de passagem — no pior cenário, a isolação carbonizada dentro de eletroduto fechado pode iniciar incêndio sem nenhum sinal externo visível previamente. É a consequência mais grave de um cabo subdimensionado crônico.
