Instalação Elétrica de Cozinha:
Guia Completo para Circuitos Sem Sobrecarga
Aprenda a planejar e executar a instalação elétrica da cozinha residencial da forma correta — circuitos dedicados para forno, micro-ondas e geladeira, bitola de fio adequada para cada aparelho e posicionamento de tomadas segundo a NBR 5410, evitando sobrecarga, fio esquentando e risco de incêndio.
- ✅ Quantos circuitos dedicados a cozinha realmente precisa
- ✅ Como calcular a bitola do fio para cada aparelho de alta potência
- ✅ Como distribuir as tomadas seguindo a NBR 5410
- ✅ Como dimensionar o disjuntor de cada circuito
- ✅ Os erros de instalação que causam sobrecarga e fio derretido
A cozinha é o cômodo com maior concentração de aparelhos de alta potência da casa: forno elétrico, micro-ondas, geladeira, cafeteira, air fryer, liquidificador e, em muitos casos, forno de embutir e cooktop. Tentar alimentar tudo isso a partir de um único circuito é a receita para disjuntor caindo toda hora, fio esquentando dentro da parede e, no pior cenário, princípio de incêndio.
Este artigo mostra como planejar a instalação elétrica da cozinha do zero ou reformar uma existente, dimensionando corretamente os circuitos dedicados, a bitola dos fios e a distribuição das tomadas conforme a NBR 5410 — sem depender de "gambiarra" com benjamim ou extensão.
⚡ Quantos circuitos a cozinha realmente precisa
A NBR 5410 exige circuitos exclusivos (dedicados) para aparelhos de potência igual ou superior a 1.500 W. Na prática, isso significa que forno elétrico, micro-ondas, forno de embutir e, idealmente, a geladeira devem ter cada um seu próprio circuito — com disjuntor individual e fio dimensionado para a corrente daquele aparelho específico.
Além dos circuitos dedicados, a cozinha precisa de um ou mais circuitos de uso geral para as tomadas de bancada — que alimentam liquidificador, cafeteira, air fryer, batedeira e outros aparelhos menores usados de forma intercalada, nunca todos ao mesmo tempo.
Um projeto básico de cozinha residencial costuma ter entre 3 e 5 circuitos: um para o forno elétrico, um para o micro-ondas, um para a geladeira, um ou dois para as tomadas de uso geral da bancada e, se houver, um circuito à parte para o cooktop ou forno de embutir de maior potência.

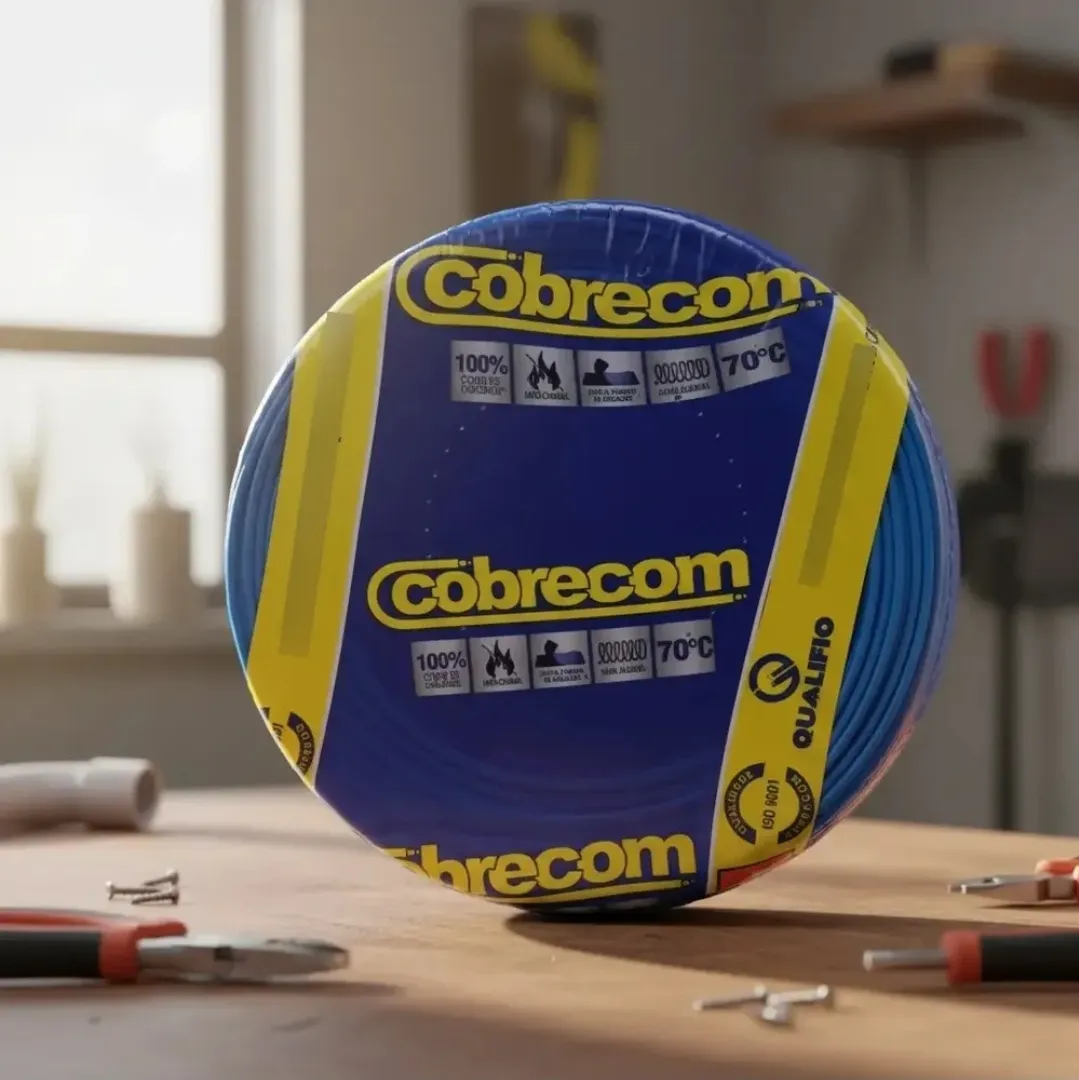

🔧 O que você vai precisar
Separe todo o material antes de abrir o quadro. Interromper a instalação no meio para buscar item aumenta o risco de erro e de esquecer o disjuntor geral ligado por engano.
🔍 Como calcular a bitola do fio para cada aparelho
A bitola do fio precisa ser compatível com a corrente que o aparelho vai puxar, não com "o que sobrou" da última obra. A corrente se calcula dividindo a potência do aparelho (em watts) pela tensão da rede (127V ou 220V). Um forno elétrico de 2.400 W em 220V puxa cerca de 11A — o que já indica fio de 2,5mm² como mínimo, com disjuntor de 16A.
Aparelhos de maior potência, como cooktop de indução ou forno de embutir acima de 3.000 W, exigem fio de 4mm² ou 6mm² e disjuntor de 20A a 25A, sempre confirmando a potência real na etiqueta do aparelho e não em estimativas.
- 🔵Micro-ondas (até 1.500 W): fio de 2,5mm², disjuntor de 16A.
- 🔵Forno elétrico (até 2.500 W em 220V): fio de 2,5mm² a 4mm², disjuntor de 16A a 20A.
- 🔵Geladeira: fio de 2,5mm², disjuntor de 10A a 16A — circuito exclusivo para evitar desligamento acidental.
- 🔵Cooktop / forno de embutir de alta potência: fio de 4mm² a 6mm², disjuntor de 20A a 25A.
- 🔵Tomadas de uso geral da bancada: fio de 2,5mm², disjuntor de 16A a 20A, nunca compartilhado com os circuitos dedicados.
🔧 Passo a Passo — Instalação Elétrica da Cozinha
Vá ao quadro elétrico e desligue o disjuntor geral. Use o testador de tensão nos barramentos de fase e neutro dentro do quadro antes de qualquer intervenção.
Só avance com ausência de tensão confirmada nos dois pontos.
Anote a potência de cada aparelho fixo (forno, micro-ondas, geladeira, cooktop) e separe o que precisa de circuito exclusivo do que pode dividir um circuito de uso geral.
Nunca junte forno e micro-ondas no mesmo circuito — a soma das potências facilmente ultrapassa a capacidade de um disjuntor comum e derruba a proteção com frequência.
Use a etiqueta de potência do aparelho (em watts) para calcular a corrente e escolher a bitola de fio e o disjuntor correspondentes, seguindo a tabela de dimensionamento da seção anterior.
Na dúvida entre duas bitolas, opte sempre pela mais grossa — fio subdimensionado esquenta e é a principal causa de risco de incêndio na cozinha.
A norma recomenda pelo menos uma tomada de uso geral a cada 3,5 m de perímetro de parede na cozinha, além de tomadas específicas próximas a cada aparelho fixo de alta potência.
Posicione as tomadas de bancada a uma altura que evite contato com água (pia, torneira) e deixe as tomadas dos aparelhos fixos (forno, cooktop) já previstas no ponto exato de instalação, sem necessidade de fio aparente depois.
No quadro de distribuição, conecte cada circuito da cozinha ao seu próprio disjuntor — nunca dois circuitos de aparelhos de alta potência dividindo o mesmo disjuntor.
Aperte bem os parafusos dos bornes: contato frouxo aquece e é uma causa comum de falha silenciosa que só aparece meses depois.
Ligue o disjuntor geral e, em seguida, ligue os disjuntores dos circuitos da cozinha um por um, testando cada aparelho separadamente antes de usar todos ao mesmo tempo.
Se algum disjuntor desarmar ao ligar um aparelho específico, revise a bitola do fio e o dimensionamento daquele circuito antes de insistir.
❌ Erros Comuns — e Como Evitar
🔴 Quando NÃO fazer você mesmo
Este guia cobre a instalação de circuitos numa cozinha com quadro elétrico já existente e espaço disponível. Fora disso, chame um profissional:
- 🔴Quadro sem espaço para os novos disjuntores — exige substituição ou ampliação do quadro
- 🔴Reforma com quebra de parede ou alteração de tubulação embutida
- 🔴Cozinha com ilha central exigindo novo ponto de força vindo do piso
- 🔴Instalação sem fio terra (aterramento) na cozinha
- 🔴Cooktop de indução trifásico ou de potência muito acima do padrão residencial
❓ Perguntas Frequentes
Pronto para planejar sua cozinha?
Conta nos comentários quantos aparelhos de alta potência você tem na cozinha e qual circuito está te dando mais dor de cabeça — sua experiência pode ajudar outros leitores com o mesmo problema. Se a dúvida persistir, use o formulário de contato.
